一、產 品概述

電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動，觸點和母線連接處老化等問題，造成設備過熱甚至出現

嚴重事故。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。無線接點測

溫裝置將測溫度傳感器安裝到開關柜內的帶電接點觸電上，并以無線傳輸方式將溫度數據上傳至接收端，由接受終端通過液晶顯示，并

通過 RS485 總線將溫度數據上傳至客戶端后臺軟件。當檢測到接點溫度異常時，系統可自動遠程報警，以便及時消除事故隱患。

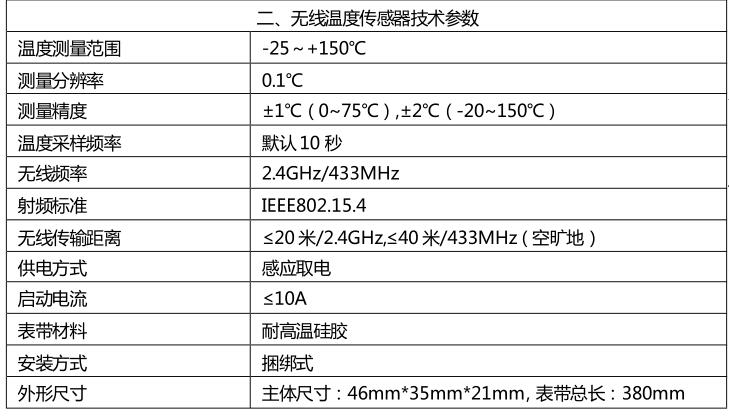

二、技術 指標

三、主要功能

1、多路開關接點在線溫度實時數據顯示；

2、報警溫度▲▼限設定數據顯示；

3、事件記錄功能：記錄近十次超溫報警數據，所有數據均帶有

時標記錄；

4、當前日期、時間設定功能；

5、通訊地址和波特率設定功能；

6、系統可自動遠程超溫報警；

7、設備自檢功能和自動回復功能，當本設備在運行過程中由于

外在的干擾和惡劣環境時，能自動啟動備份程序而自動恢復正常功

能；

8、通過 RS485 總線將溫度數據上傳至客戶端后

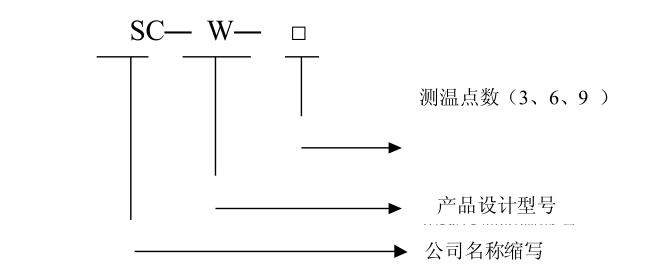

四、無 線 接點 測溫裝置型號及意義

五、無 線 接點 測溫裝置安裝

1 1 ）無 線 測溫接受端安裝說 明

安裝尺寸圖

（開孔尺寸 91*91MM）

2 ）無 線 測溫發 射端安裝說 明

觸點 測溫單元結構

無線測溫在線檢測裝置由無線測溫接收端、測溫發射模塊、測溫采集接收模塊（已組裝接受端內）及外置天線。

感應取電溫度傳感器尺寸及參數

安裝尺寸圖：（單位：mm）

特點及參數

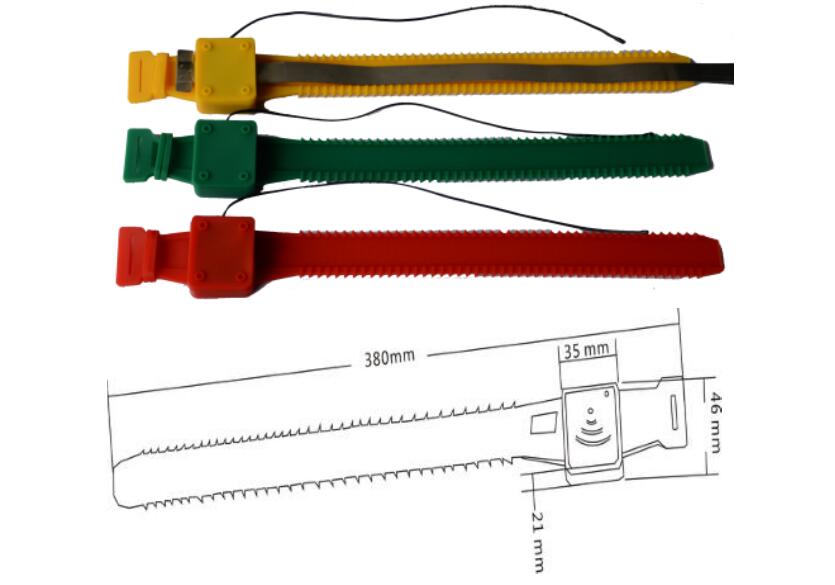

a.耐溫(-180℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。

b.體內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。

c.內模塊發射距離為 20～30 米。

d.測溫范圍-25℃～150℃。

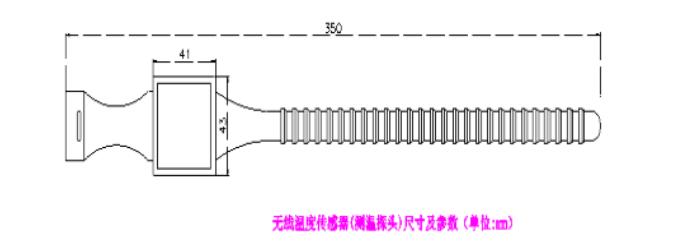

電池供電溫度傳感器尺寸及參數

備注：此款無 線 測溫模塊可以選擇電池供電測溫探頭、感應取電測溫探頭訂貨時 需說 明

3 ）安裝

測溫發射模塊，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。

a.把表帶狀的測溫模塊放在被測物體上。

b.把表帶狀的測溫模塊的一端穿過另一端。

c.直到表帶狀的測溫模塊緊緊地套在被測物體上。

d.把延長部分的表帶剪掉。

e.安裝時柜體要停電。

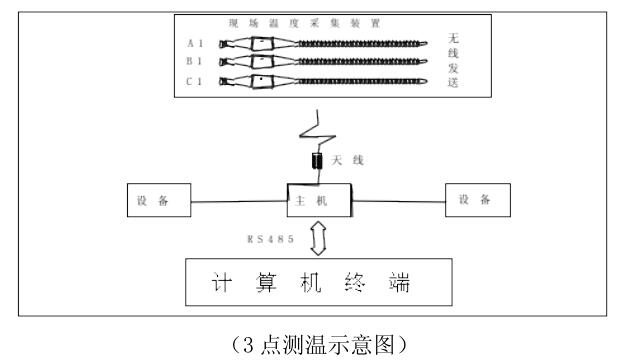

4 4) ) 無 線 測溫示意圖

a、3 路無線測溫發射模塊：顏色為（黃、綠、紅），標號為（A1、B1、C1）。備注：其他點數于此一致

六、顯示與設置說 明

按鍵說明：

 ▲：根據液晶屏所顯示的菜單項標號向上選擇相應的功能；所要調整的參數值加 1。

 ▼：根據液晶屏所顯示的菜單項標號向下選擇相應的功能；所要調整的參數值減 1。

 確認：根據液晶屏所顯示的菜單項標號選擇相應的功能。

  返回：確認更改設置；返回上一級菜單。

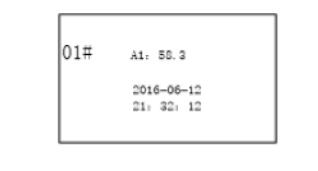

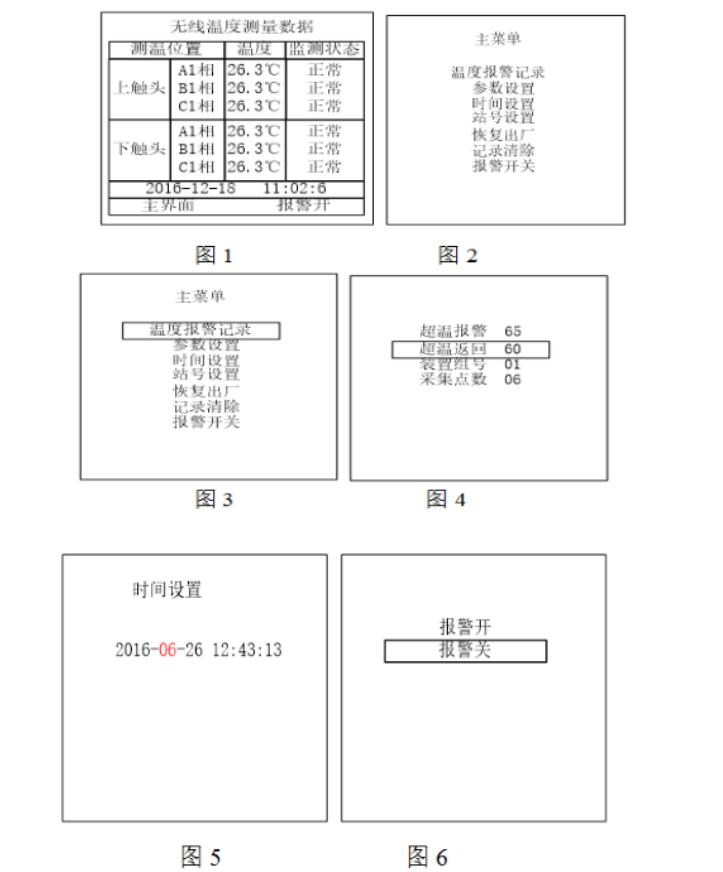

裝置顯示數據如圖 1 顯示，當超溫時監測狀態會(huì )用紅色字體顯示超溫，蜂鳴器、開出發出報警。此時按確認鍵退出報警界面。主界

面按“↙”進入主菜單

2 ）主菜單

主界面按“↙”進入主菜單，通過“▲”“▼”鍵移動菜單，并按“↙”鍵進入對應的菜單，通過“ESC”返回顯示界面如圖 2 所示。

3 3 ）溫度報警記錄

在主菜單中進入“溫度報警記錄”界面，當有故障記錄時，會(huì )顯示對應發生超溫時的時間和溫度，通過“▲”“▼”按鍵來翻頁，按“ESC”

返回主菜單。

3 ）參數設置

在參數設置界面中通過“▲”“▼”按鍵選擇要修改的參數項，按“▲”“▼”修改參數。，并按“↙”鍵保存設置數據。如圖 4

所示。選中參數項高亮顯示。

4 4 ）時 間設置

如需更改裝置日期時間，在主菜單界面▲選擇“時間設置”功能，進入如下圖的設置界面。首******行年份設置，按▲▼鍵加減。

如圖 5 所示。

5 5 ）站號設置

裝置出廠默認站號為 01。如需更改，在主菜單界面選擇進入，按裝置面板▲的按▲▼鍵加減，進入如下圖的設置界面。每按一次▲

鍵，站號加 1，每按一次▼鍵，站號減 1，設置完畢后按“↙”鍵保存并返回主菜單。注意：在通信過 程中請勿更改站號。

7 7 ）記錄擦除

記錄擦除：選擇菜單項，按“↙”鍵擦除，按 ESC 鍵返回。如下圖：

8 ）恢復出廠

選擇菜單項，按按“↙”鍵恢復出廠默認值，ESC 鍵返回。如下圖：

七、4 48 85 5 通信模塊發 送規約

本設備采用 RS-485 總線, 波特率可選擇 1200bps、2400bps、4800bps、9600bps 任意一種，1 位起始位，8 位數據位，無校驗位，1 位

停止位，共 10 位。

注：出廠時站址和通訊波特率已設好了，站址為 01。

CRC 校驗權值為 CRC-16=X16+X15+X5+1

1 1 ）主站詢 問 下行報文格式

地址+功能碼+起始地址+字長度+16 位 CRC 校驗碼

例：若設備地址為 1

讀取狀態數據：

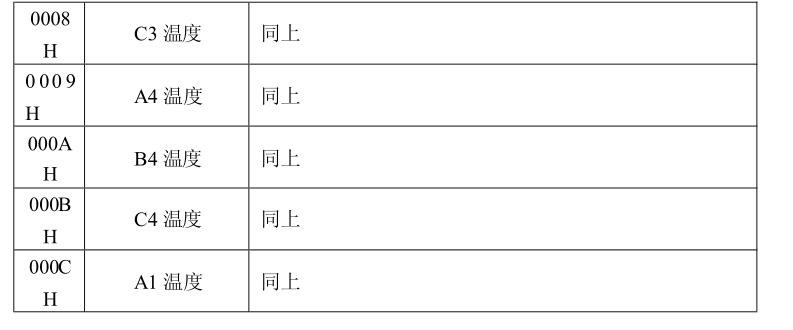

主站發送：01 03 00 00 00 0C 45 CF ，其中 45 CF 為 CRC 校驗碼

設備回應：01 03 18 00 12 00 14 01 05 10 11 00 14 00 15 00 13 00 14 00 10 00 10 00 10 00

10 94 0C ，其中 94 0C 為 CRC 校驗碼。

此時，A1 測溫正常，為 18 攝氏度；B1 測溫正常，為 20 攝氏度；C1 測溫正常，為零下 5 攝氏度； A2 測溫異常，該帶接受不到數據

；B2 測溫正常，為 20 攝氏度；C2 測溫正常，為 21 攝氏度；A3 測溫正常，為 19 攝氏度；B3 測溫正常，為 20 攝氏度；C3 測溫正常，為

16 攝氏度；A4 測溫正常，為 16 攝氏度；B4 測溫正常，為 16 攝氏度；C4 測溫正常，為 16 攝氏度。

八、運輸與貯存

FT6000 無線接點測溫裝置運輸和拆封不應受到劇烈沖擊，應根據 GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

保存 FT6000 無線接點測溫裝置應在原包裝內，保存的地方環境溫度為 0℃～＋40℃，相對濕度不超過 85％，空氣中無腐蝕性氣體。

FT6000 無線接點測溫裝置在倉庫里保存，應放在臺架上，疊放高度不超過 5 箱，拆箱后，單只包裝的 FT6000 無線接點測溫裝置疊放高

度不超過 3 只。

九、訂貨須知

訂貨時，請詳細寫明所需型號及功能要求等相關內容，以便能為您提供更精確之產品。
